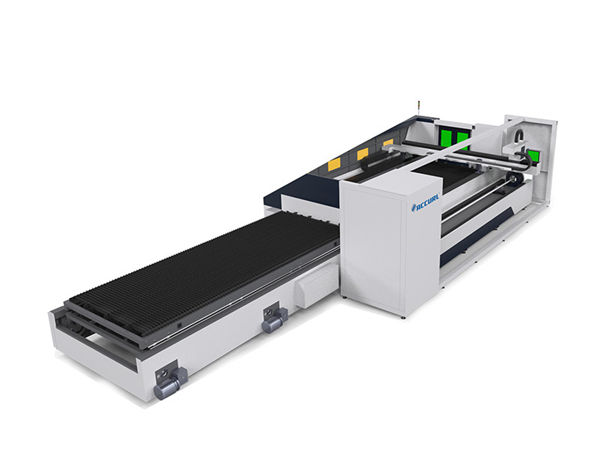

Stroj za lasersko rezanje metalnih cijevi od 6000 mm sa automatskim fokusom visoke preciznosti

Stroj za lasersko rezanje metalnih cijevi od 6000 mm sa automatskim fokusom visoke preciznosti

Detalji o proizvodu


Certifikacija: CE / FDA
Uvjeti plaćanja i slanja:
Minimalna količina porudžbine: 1 SET
Cijena: USD po SET
Pojedinosti o pakovanju: Mašina za rezanje vlaknastim vlaknima isporučuje se drvenim futrolom
Vrijeme isporuke: 30 radnih dana
Uvjeti plaćanja: T / T, L / C, Western Union, MoneyGram
Sposobnost snabdijevanja: 2000 jedinica godišnje

Detaljan opis proizvoda


Tip lasera:Fiber laserski izvorPovršina sečenja:Prečnik 20-200mm
Način hlađenja:Vodeno hlađenjePrimjena:Primenljivi materijal
Radni napon:380V / 50HzNačin prijenosa:Oprema i nosač
Laserska snaga:1000WMaksimalno opterećenje radnog stola:1000kgs
X / Y Osovina pozicije:0,05 / 1000mmKlasa:Laser klase 4

Osobine mašine za lasersko rezanje vlakana u metalu


Mašina za lasersko rezanje velike snage sa najvećom preciznošću u Kini, ona može rezati metalna vrata vrata velike veličine i savršeno seći do 22 mm mekog čelika, 12 mm nehrđajućeg čelika, 10 mm aluminija, 5 mm mesinga, 4 mm bakra i 4 mm pocinčanog čeličnog lima.

Karakteristike mašine


Model RL-3015-800PT novi je potpuno zatvoreni stroj za lasersko rezanje vlakana sa dvostrukim radnim stolom od zlatnog lasera i prihvata moderni napredni sistem rezanja, automatsko fokusiranje.
Uvezen laserski generator visokih preciznih vlakana osigurava veliku brzinu i visoku preciznost.
Potpuni zaštitni dizajn kućišta pruža sigurnosnu zaštitu od neviđenog laserskog zračenja i mehaničkog kretanja, okruženja zatvorenih procesa, sigurnost i okoliš.
Radni stol s paletama štedi vrijeme hranjenja.
Ladica u stilu ladica olakšava prikupljanje i čišćenje dijelova i sitnih dijelova.
Dvojna vozna konstrukcija, visok prigušni ležaj, dobra krutost, velika brzina i ubrzanje.
Vodeći svjetski laserski rezonator i elektroničke komponente na svijetu osiguravaju stabilnost stroja.

opis proizvoda


Laserska snaga1000Watt
Laserski izvorSvetski poznata Nemačka laserska tehnologija vlakna
Tip laseraFiber laser
Laserska tehnologijaNjemačka tehnologija
XYZ radno područje1500 * 3000 * 150 (mm)
Maks. Debljina sečenja1000w (1-16mm ugljenični čelik)
Maks. Brzina sečenja0-20 metara / min (do materijala)
Laserska talasna dužina1070nm
Minimalna širina linije≤0.1mm
Lokacija preciznost≤ ± 0,05 mm
Preciznost ponovne lokacije± 0.02mm
Maks. brzina kretanja100m / min
Podržavajući formatPLT, DXF, BMP, AI
Potražnja električne energije380V / 50Hz
Rashladni načinVodeno hlađenje
Radni sto max. opterećenje1000KGS
Način prijenosaKuglični vijak prijenos
Sistem za pokretanje stolovaJapanski servo motor i pogon Panasonic-ovog uvoza
Fokus metodaPraćenje i automatsko podešavanje fokusa
Način kontroleOffline kontrola pokreta
Softver za kontroluSavršeni softver za lasersko rezanje lasera

Prednosti mašine za lasersko rezanje


1) Odlična kvaliteta snopa: Manji prečnik fokusa i visoka radna efikasnost, visoka kvaliteta
2) Velika brzina sečenja: Brzina sečenja je veća od 20m / min
3) Stabilan rad: Usvajanje vrhunskih lasera u uvozu vlakana, stabilnih performansi, ključni dijelovi mogu dostići 100.000 sati;
4) Visoka efikasnost za fotoelektričnu pretvorbu: Uporedite sa CO2 laserskom mašinom za rezanje, mašina za lasersko rezanje vlakana ima tri puta veću efikasnost fotoelektrične pretvorbe
5) Niski troškovi i nisko održavanje: Ušteda energije i zaštita okoliša. Stopa fotoelektrične konverzije iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalne CO2 mašine za lasersko rezanje. Prijenos vlakana nije potreban reflektirajući objektiv, osim uštede troškova;
6) Jednostavne operacije: prijenos vlakana, bez podešavanja optičke staze;
7) Izuzetno fleksibilni optički efekti: Kompaktan dizajn, lak za fleksibilne potrebe proizvodnje.

Specifikacija detalja o rezanju cijevi


Dužina sečenja6000mm
Prečnik20mm-200mm
Min preostali materijal250mm
X os230mm
Y osa6500mm
Z osa175mm
Točnost položaja0.05mm
Tačnost repozicije0.03mm
Maksimalna brzina kretanja za X osi40m / min
Maksimalna brzina kretanja za Y osi500mm / s
Ubrzanje1 G
Veličina (D * Š * V)12000 * 1800 * 2400mm
Težina3800kg

Prednost mašine za lasersko rezanje metalnih cevi


1. Električni pokretački motor u rotacijskim uređajima slobodno podešava brzinu, Jednostavan rad, nizak šum, velika brzina vrtnje, velika preciznost.
2. Linija koja se presijeca može biti presječena. Najbolji izbor za cevastu konstrukciju.
3.Uvezen visoko precizni uređaj za prijenos koji savršeno funkcionira sa servo sistemom, pa može osigurati preciznost i efikasnost rezanja.
4. Odlična kvaliteta staze: Manja laserska tačka i visoka radna efikasnost, visoka kvaliteta.
5. Velika brzina rezanja: brzina rezanja je 2-3 puta veća od iste snage mašine za lasersko rezanje CO2.
6. Stabilan rad: usvojite vrhunske svjetske lasere za uvoz vlakana, stabilne performanse, ključni dijelovi mogu dostići 100.000 sati;
7. Visoka efikasnost za fotoelektričnu pretvorbu: Uporedite s CO2 laserskom mašinom za rezanje, aparat za lasersko rezanje vlaknima ima tri puta veću efikasnost fotoelektrične pretvorbe.
8. Niski troškovi: Štedite energiju i čuvate okoliš. Stopa fotoelektrične konverzije iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalne CO2 mašine za lasersko rezanje.
9. Slabo održavanje: prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
10. Jednostavne operacije: prijenos vlakana, bez podešavanja optičke putanje.

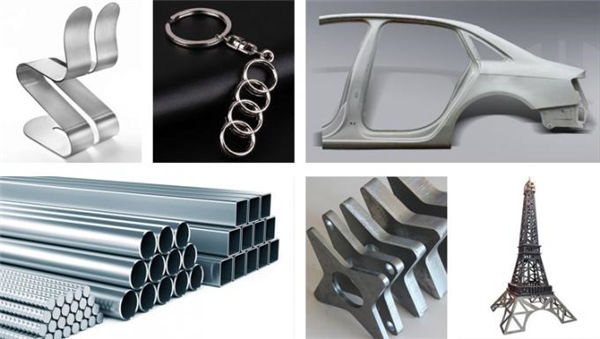

Primjenjivi materijali


Koristi se uglavnom za rezanje ugljičnog čelika, silikonskog čelika, nehrđajućeg čelika, aluminijske legure, legura titanijuma, pocinkovanog čeličnog lima, ukrasne ploče, aluminijske cink ploče, bakra i mnogih vrsta metalnih materijala, rezanje i tako dalje.

Primjenjiva industrija


Limovi, hardver, kuhinjski pribor, elektronički, automobilski dijelovi, staklo, reklama, zanat, rasvjeta, dekoracija, nakit itd.
Primenljivi materijal:
Specijalno za ugljični čelik, nehrđajući čelik, pocinčani čelik, legura, titanijum, aluminij, mesing, bakar i druge metalne ploče.
