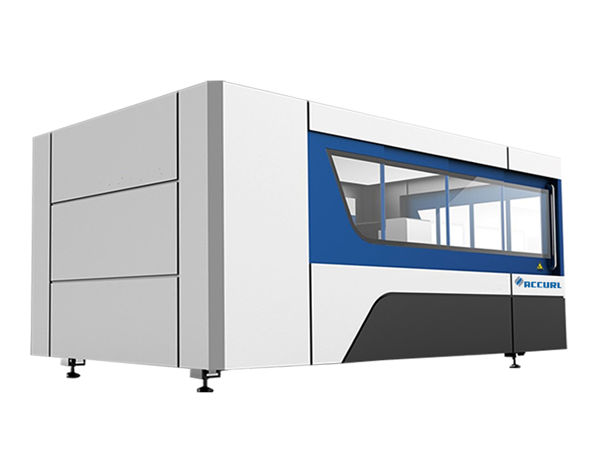

cypcut vlakno 3D stroj za lasersko rezanje 1070nm laserska talasna dužina

cypcut vlakno 3D stroj za lasersko rezanje 1070nm laserska talasna dužina

Detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 20GP spremnik
Vrijeme isporuke: 30 dana za stroj za lasersko rezanje lima i cijevi
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost snabdevanja: 50 seta mesečno

Detaljan opis proizvoda


Primjena ::Sav metalni materijalDebljina sečenja:SS Upto 10mm, MS Upto 22cm
Tip lasera ::VlaknaCNC ili ne ::Da
Režim hlađenja ::Vodeno hlađenjeSoftver za kontrolu ::Cypcut
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMjesto porijekla::kina
Broj modela::TY-3015DGDostavljena usluga:Inženjeri dostupni za servisiranje strojeva u inozemstvu
Ponavljanje tačnosti ::+ -0,03mmRadna temperatura::0 ° C-45 ° C
Radna vlaga ::5%-95%Opseg obrade:20-130mmx3000mm
Voltaža::AC380V ± 10% 50 HZ (60 HZ)Površina sečenja:3000 * 1500mm standardni, veći mogu se prilagoditi

Tijelo mašine


1. Tijelo našeg stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane karoserije stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na mašinskom krevetu, sa bliskim noževima za smanjenje upozorenja o mašini, klizne šipke koje rade s cilindrima za lako postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

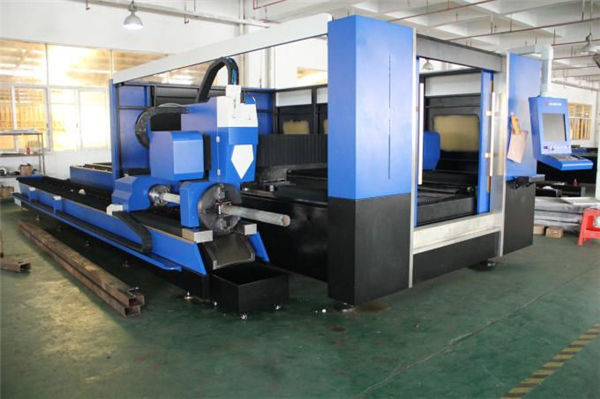

cypcut vlakno 3D stroj za lasersko rezanje 1070nm laserska talasna dužina

Prednost mašina za laserske vlakna


1) Odlična kvaliteta snopa: Manji prečnik fokusa i visoka radna efikasnost, visoka kvaliteta.
2) Velika brzina sečenja: Brzina sečenja je veća od 60m / min
3) Stabilan rad: Usvajanje vrhunskih lasera za uvoz vlakana, stabilnih performansi, ključnih dijelova može
dostići 100.000 sati;
4) Visoka efikasnost za fotoelektričnu pretvorbu: Uporedite sa CO2 laserskom mašinom za rezanje,
Mašina za lasersko rezanje vlakana ima trostruku efikasnost fotoelektrične pretvorbe
5) Niski troškovi i nisko održavanje: Ušteda energije i zaštita okoliša. Stopa fotoelektrične pretvorbe
iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalnog CO2 lasera
mašina za rezanje. Prijenos vlakana nije potreban reflektirajući objektiv, osim uštede troškova;
6) Jednostavne operacije: prijenos vlakana, bez podešavanja optičke staze;
7) Izuzetno fleksibilni optički efekti: Kompaktan dizajn, lak za fleksibilne potrebe proizvodnje.

Specifikacija


Laser izvor medijaVlakna
Raspon rezanja (L * W)3000 mm × 1500 mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina Maks. ubrzati brzinu1.0G
Rashladni oblikVodeno hlađenje
Laserska talasna dužina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potrebna snaga380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina mašineOko 12000 kg
Ukupni nivo zaštite napajanjaIP54

Detaljne slike

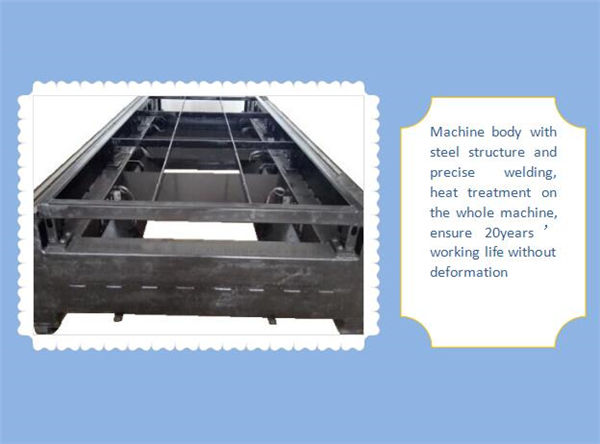

Ime: Tijelo i dodaci opreme

a.600 ℃ toplotna obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

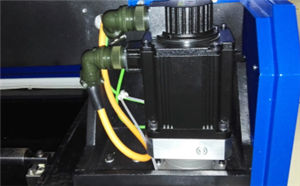

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora), zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.

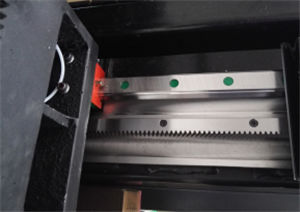

Ime:Precizni linijski vodiči

Napredni sistem rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade.

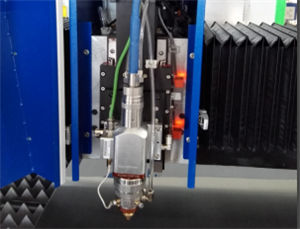

Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.

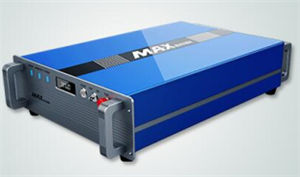

Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka ivica

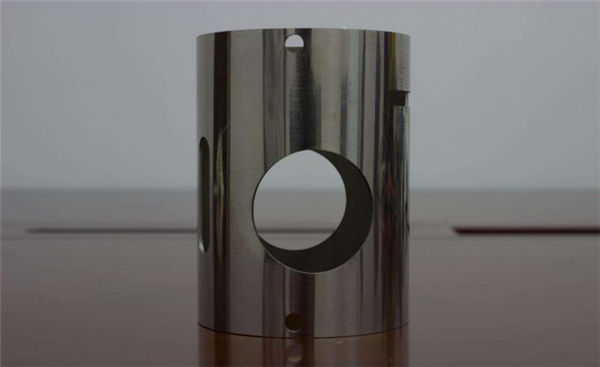

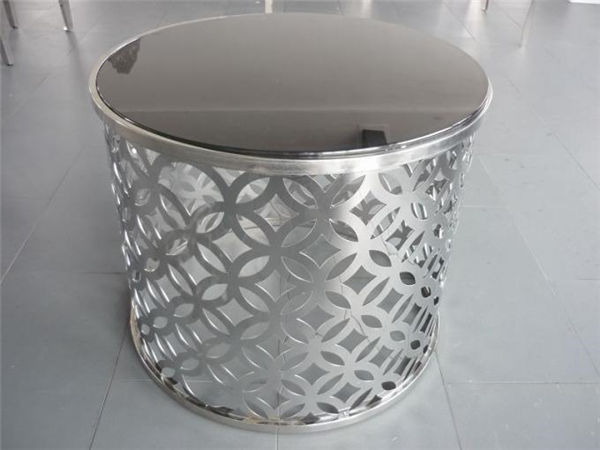

Sečenje uzoraka


Trening


Nakon potpisivanja ugovora, vaša kompanija može dogovoriti tehnologa da dođe u našu fabriku kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) značaj parametara upravljačke ploče i softvera, podešavanje raspona parametara;
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) oprez u radu,

Garancija


a) .1God cijelog stroja za stroj za lasersko rezanje cijevnih vlakana. (Pregovara se o ljudskoj šteti.).
b) .Laser izvor 2 godine garancije
c). Dugotrajno održavanje i nabavka rezervnih dijelova
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)
