CNC mašina za lasersko rezanje lima od nerđajućeg čelika, s rezačem tablice

CNC mašina za lasersko rezanje lima od nerđajućeg čelika, s rezačem tablice

Detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda


Primjena ::Sav metalni materijalDebljina sečenja:SS Upto 10mm, MS Upto 22cm
Tip lasera ::VlaknaCNC ili ne ::Da
Režim hlađenja ::Vodeno hlađenjeSoftver za kontrolu ::Cypcut
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMjesto porijekla::kina
Broj modela::TY-6020JBDostavljena usluga:Inženjeri dostupni za servisiranje strojeva u inozemstvu
Ponavljanje tačnosti ::+ -0,03mmRadna temperatura::0 ° C-45 ° C
Radna vlaga ::5%-95%Izvor lasera:Kineski ili uvezeni
Voltaža::AC380V ± 10% 50 HZ (60 HZ)Površina sečenja:6000x2000mm



opis proizvoda


Mašina za lasersko rezanje vlakana serije JB sa potpunim zaštitnim poklopcem
Posebno je pogodno za nehrđajući čelik, ugljični čelik, pocinčane ploče i tako dalje.
Široko se koristi u proizvodima od lima, čelične konstrukcije, preciznim mašinama, auto dijelovima, čašama, nakitu,
natpisna pločica, reklama, rukotvorine, elektronika, igračke, ambalaža i druge industrije

Glavne karakteristike mašine za lasersko rezanje vlakna


Tijelo mašine:
1. Taiyijevo kućište stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane karoserije stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na mašinskom krevetu, sa bliskim noževima za smanjenje upozorenja o mašini, klizne šipke koje rade s cilindrima za lako postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Specifikacija


Laser izvor medijaVlakna
Raspon rezanja (L * W)6000 mm × 2000 mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina Maks. ubrzati brzinu1.0G
Rashladni oblikVodeno hlađenje
Laserska talasna dužina1070nm


Izlazna snaga laserskog izvora



1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potrebna snaga380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina mašineOko 12000 kg
Ukupni nivo zaštite napajanjaIP54

Tabela debljine sečenja


Laserska snagaMaksimalna debljina rezanja
Ugljični čelik (mm)Nehrđajući čelik (mm)Aluminij (mm)Mesing

(mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Gore navedeni parametar samo za referencu

Primenjeni materijali


Nehrđajući čelik, ugljični čelik, legirani čelik, silicijski čelik, opružni čelik, galvanizirana ploča, kisela pločica, mesingana ploča, bakrena ploča, aluminijska ploča i dr.
Prednosti mašine za lasersko rezanje vlakna
1. Uporedite s tradicionalnim laserom, vlaknasti laser je zaštita okoliša:
2. Mnogo manja potrošnja energije: učinkovitost fotoelektrične pretvorbe vlaknastih lasera 15 puta veća od tradicionalnog lasera.
3. Veća kvaliteta laserskog tačka: jedno-modulski izvor lasera
4. Niža potrošnja: Rezervni dijelovi su samo zaštitna leća i mlaznica. Potrošnja električne energije od 6KW do 16KW s različitom snagom lasera.
5. Visoka automatizacija: Usvaja digitalnu kontrolu, možemo uvoziti datoteke s AUTO CAD-a za izravno rezanje softvera, bilo koji artefakt može biti izrezan, osim toga postoji inteligentna funkcija podešavanja, tako da u najvećoj mjeri možete uštedjeti troškove sirovina.
6. Visoka efikasnost sečenja: Zahvaljujući svojstvima prenosa lasera, laserska mašina za rezanje je opremila brojne setove CNC radnog stola za realizaciju numeričke kontrole. Trebate samo promijeniti CNC program kako biste rezali različit oblik, kao i za dvodimenzionalno rezanje i trodimenzionalno rezanje.

Detaljne slike


Ime:Tijelo i pribor strojaa.600 ℃ toplinska obrada, 24-satno hlađenje u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i pokretački pogon Uvezen servo motor (Y-os pokreću dva servo motora) zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
Ime:Precision Linear GuidesAdvanced sistem rezanja, laserski pogon i servo kretanje savršeno se međusobno uklapaju, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade ..
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.
Ime:Laserska brzina, brza linija rezanja i glatka rezne ivice

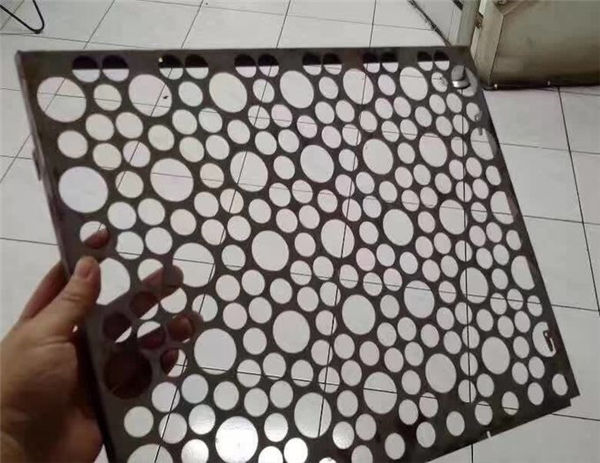

Sečenje uzoraka


Trening


Postprodajna usluga, od obuke do instalacije mašina (3 načina):
1.Obuka video i korisničkog priručnika na engleskom jeziku koji će se ponuditi za instalaciju, rad, održavanje i rješavanje problema, kao i tehnički vodič koji se nudi e-poštom, faksom, telefonom / whatsapp / skype // i tako dalje, kada se sretnete neke probleme sa instaliranjem, korišćenjem ili prilagođavanjem.
2.Vaša kompanija može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za trening oko 3-5 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) Značaj parametara upravljačke ploče i softvera, postavka raspona parametara
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) Oprez u radu.
3. Služba za podučavanje od vrata do vrata. viza, putni troškovi i smještaj snose kupce. Bolje je dogovoriti prevoditelja za oba naša inženjera tokom perioda obuke. Vrijeme treninga: 3-5 dana.

Garancija


a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine garancije
c). Dugotrajno održavanje i nabavka rezervnih dijelova
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)
