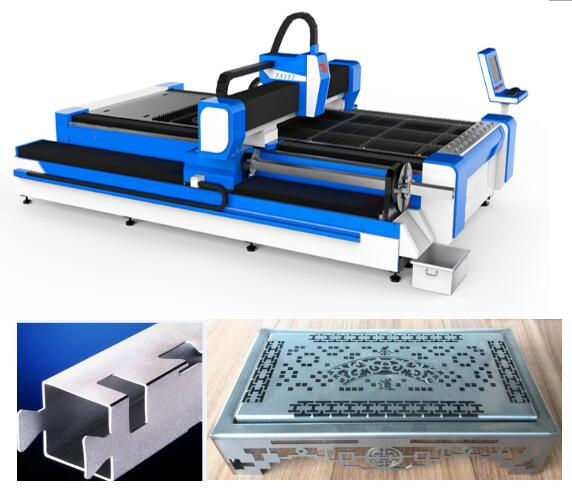

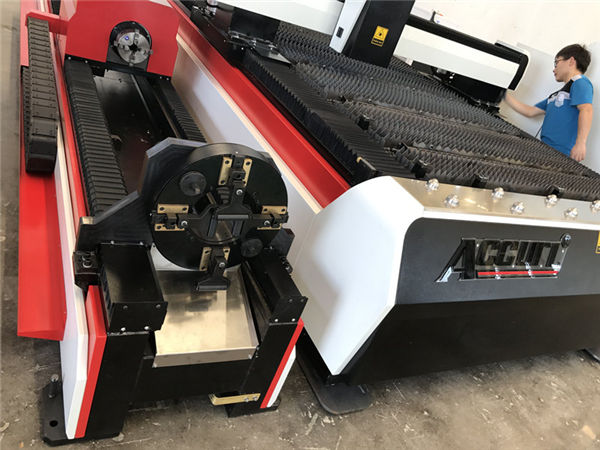

ss cijevi 3d stroj za lasersko rezanje / rezač ploča od 3 osovine od vlakana

Detalji o proizvodu

Certifikacija: CE

Uvjeti plaćanja i slanja:

Minimalna količina narudžbe: 1Set

Cijena: Dogovor

Detalji pakiranja: 1 * 20GP spremnik

Vrijeme isporuke: 30 dana

Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C

Sposobnost snabdevanja: 50 seta mesečno

Detaljan opis proizvoda

Primjena ::	Sav metalni materijal	Debljina sečenja:	SS Upto 10mm, MS Upto 22cm
Tip lasera ::	Vlakna	CNC ili ne ::	Da
Režim hlađenja ::	Vodeno hlađenje	Softver za kontrolu ::	Cypcut
Podržani grafički format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mjesto porijekla::	kina
Broj modela::	TY-3015DG	Dostavljena usluga:	Inženjeri dostupni za servisiranje strojeva u inozemstvu
Ponavljanje tačnosti ::	+ -0,03mm	Radna temperatura::	0 ° C-45 ° C
Radna vlaga ::	5%-95%	Raspon rezanja cijevi:	20-130mmx3000mm
Voltaža::	AC380V ± 10% 50 HZ (60 HZ)	Površina sečenja:	3000 * 1500mm standardni, veći mogu se prilagoditi

Tijelo mašine

1. Taiyijevo kućište stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.

2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.

3. Sustav za pušenje visoke učinkovitosti s obje strane karoserije stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.

4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.

5. 70 noževa i 6 kliznih šipki na mašinskom krevetu, sa bliskim noževima za smanjenje upozorenja o mašini, klizne šipke koje rade s cilindrima za lako postavljanje i preuzimanje listova.

6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Prednost mašine za lasersko rezanje vlakana

1. Uporedite s tradicionalnim laserom, vlaknasti laser je zaštita okoliša:
2. Mnogo manja potrošnja energije: učinkovitost fotoelektrične pretvorbe vlaknastih lasera 15 puta veća od tradicionalnog lasera.
3. Veća kvaliteta laserskog tačka: jedno-modulski izvor lasera
4. Niža potrošnja: Potrošnja električne energije je ispod 7KW na sat.

Analiza troškova po satu
Br.	Predmet	Rezanje SS (1 mm)	Čelik za rezanje (5 mm)	Napomena
1	Električni	1.4USD / sat	1.4USD / sat	1. Ako za rezanje koristimo zrak, tada je trošak = električni naboj kompresora zraka + električni stroj + potrošni dijelovi 2. Trošak koji smo računali na osnovu lokalnih naknada u Dongguanu, postoje razlike u različitim zemljama. 3.Za rezanje različite debljine postoje različite potrošnje plinova
2	Plin (N2 / O2)	2USD / sat	1.4USD / sat
3	Zaštitna leća, mlaznica	0.06USD / sat	0.07USD / sat
Ukupni troškovi		3.46USD / sat	2.87USD / sat

Specifikacija

Model	TY-3015DG
Laser izvor medija	Vlakna
Raspon rezanja (L * W)	3000 mm × 1500 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina Maks. ubrzati brzinu	1.0G
Rashladni oblik	Vodeno hlađenje
Laserska talasna dužina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potrebna snaga	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina mašine	Oko 12000 kg
Ukupni nivo zaštite napajanja	IP54

Detaljne slike

	Ime:Tijelo i dodaci mašini a.600 ℃ toplotna obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija. b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova. c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvoženi servo motor (osa Y koju pokreću dva servo motora), zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
	Ime:Precizni linijski vodiči Napredni sistem rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade.
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.
	Ime:Laserski izvor velika brzina, vrlo precizna linija rezanja i glatka ivica

Ime:Tijelo i dodaci mašini

a.600 ℃ toplotna obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora), zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.

Ime:Precizni linijski vodiči

Napredni sistem rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade.

Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.

Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka ivica

Sečenje uzoraka

Trening

Nakon potpisivanja ugovora, vaša kompanija može dogovoriti tehnologa da dođe u našu fabriku kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) značaj parametara upravljačke ploče i softvera, podešavanje raspona parametara;
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) oprez u radu,

Jamstvo SS strojeva i strojeva za lasersko rezanje listova

a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine garancije
c). Dugotrajno održavanje i nabavka rezervnih dijelova
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)
