metalne cijevi 3d stroj za lasersko rezanje / stroj za automatsko rezanje cijevi

Detalji o proizvodu

Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 20GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost snabdevanja: 50 seta mesečno

Detaljan opis proizvoda

Primjena ::	Sav metalni materijal	Debljina sečenja:	SS Upto 10mm, MS Upto 22cm
Tip lasera ::	Vlakna	CNC ili ne ::	Da
Režim hlađenja ::	Vodeno hlađenje	Softver za kontrolu ::	Cypcut
Podržani grafički format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mjesto porijekla::	kina
Broj modela::	TY-3015DG	Dostavljena usluga:	Inženjeri dostupni za servisiranje strojeva u inozemstvu
Ponavljanje tačnosti ::	+ -0,03mm	Radna temperatura::	0 ° C-45 ° C
Radna vlaga ::	5%-95%	Opseg obrade:	20-130mmx3000mm
Voltaža::	AC380V ± 10% 50 HZ (60 HZ)	Površina sečenja:	3000 * 1500mm standardni, veći mogu se prilagoditi

Tijelo mašine

1. Tijelo našeg stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane karoserije stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na mašinskom krevetu, sa bliskim noževima za smanjenje upozorenja o mašini, klizne šipke koje rade s cilindrima za lako postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Prednost mašine za lasersko rezanje vlakana

1) Odlična kvaliteta snopa: Manji prečnik fokusa i visoka radna efikasnost, visoka kvaliteta.
2) Velika brzina sečenja: Brzina sečenja je veća od 60m / min
3) Stabilan rad: Usvajanje vrhunskih lasera za uvoz vlakana, stabilnih performansi, ključnih dijelova može
dostići 100.000 sati;
4) Visoka efikasnost za fotoelektričnu pretvorbu: Uporedite sa CO2 laserskom mašinom za rezanje,
Mašina za lasersko rezanje vlakana ima trostruku efikasnost fotoelektrične pretvorbe
5) Niski troškovi i nisko održavanje: Ušteda energije i zaštita okoliša. Stopa fotoelektrične pretvorbe
iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalnog CO2 lasera
mašina za rezanje. Prijenos vlakana nije potreban reflektirajući objektiv, osim uštede troškova;
6) Jednostavne operacije: prijenos vlakana, bez podešavanja optičke staze;
7) Izuzetno fleksibilni optički efekti: Kompaktan dizajn, lak za fleksibilne potrebe proizvodnje.

Specifikacija

Laser izvor medija	Vlakna
Raspon rezanja (L * W)	3000 mm × 1500 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina Maks. ubrzati brzinu	1.0G
Rashladni oblik	Vodeno hlađenje
Laserska talasna dužina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potrebna snaga	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina mašine	Oko 12000 kg
Ukupni nivo zaštite napajanja	IP54

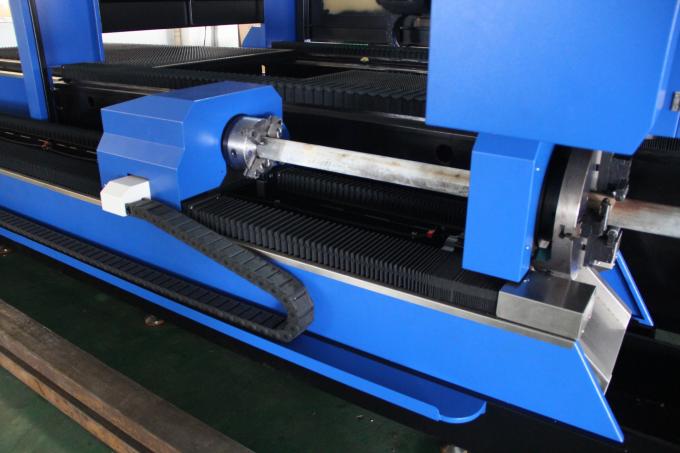

Detaljne slike

	Ime: Tijelo stroja i dodatna oprema.600 ℃ toplinska obrada, 24-satno hlađenje u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija. b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova. c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i pokretački pogon Uvezen servo motor (Y-os pokreću dva servo motora) zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
	Ime:Precision Linear GuidesAdvanced sistem rezanja, laserski pogon i servo kretanje savršeno se međusobno uklapaju, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade ..
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protuudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.
	Ime:Laserska brzina, brza linija rezanja i glatka rezne ivice

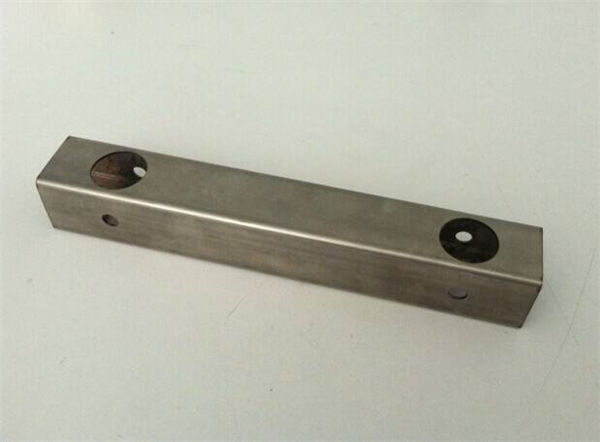

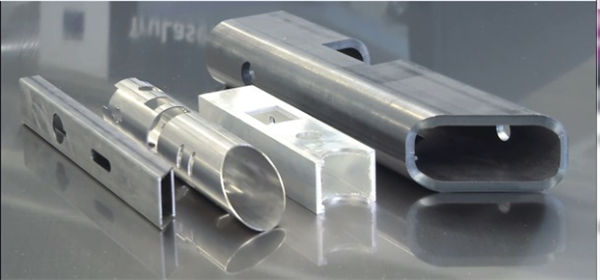

Sečenje uzoraka

Trening

Nakon potpisivanja ugovora, vaša kompanija može dogovoriti tehnologa da dođe u našu fabriku kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) značaj parametara upravljačke ploče i softvera, podešavanje raspona parametara;
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) Oprez u radu
