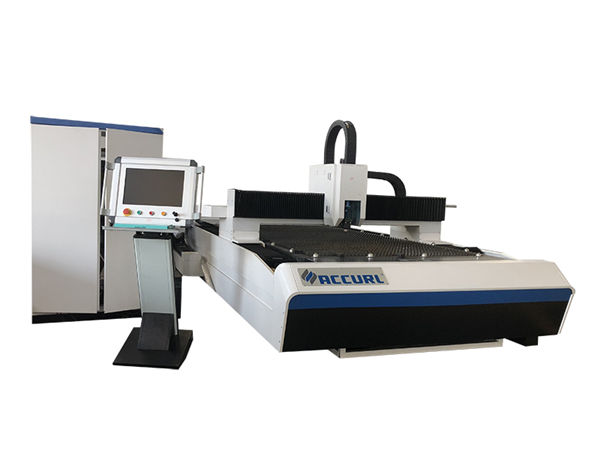

mašina za lasersko rezanje vlakana za cevi i lima

mašina za lasersko rezanje vlakana za cevi i lima

Detalji o proizvodu

Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 20GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union, L / C
Sposobnost snabdevanja: 50 seta mesečno

Detaljan opis proizvoda

Primjena ::Sav metalni materijalDebljina sečenja:SS Upto 10mm, MS Upto 22cm
Tip lasera ::VlaknaCNC ili ne ::Da
Režim hlađenja ::Vodeno hlađenjeSoftver za kontrolu ::Cypcut
Podržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMjesto porijekla::kina
Broj modela::TY-3015DGDostavljena usluga:Inženjeri dostupni za servisiranje strojeva u inozemstvu
Ponavljanje tačnosti ::+ -0,03mmRadna temperatura::0 ° C-45 ° C
Radna vlaga ::5%-95%Izvor lasera:Kineski ili uvezeni
Voltaža::AC380V ± 10% 50 HZ (60 HZ)Površina sečenja:3000 * 1500mm standardni, veći mogu se prilagoditi

Stroj za lasersko rezanje vlakana za cijevi i lima

Tijelo mašine

1. Tijelo našeg stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.
3. Sustav za pušenje visoke učinkovitosti s obje strane karoserije stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.
4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.
5. 70 noževa i 6 kliznih šipki na mašinskom krevetu, sa bliskim noževima za smanjenje upozorenja o mašini, klizne šipke koje rade s cilindrima za lako postavljanje i preuzimanje listova.
6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Specifikacija

Laserski izvorIPG / Raycus / Nlight
Karoserija mašinegantry structure
Radno putovanjeNumerička kontrolna tablica s visoko preciznim kugličnim vijkom sa uređajem za hranjenje
Maksimalna brzina rada80m / min-90G / min
X / Y preciznost lokacije0.03mm / m
Napajanje380V 50Hz / 60Hz
X / Y ponovljena preciznost lokacije± 0.03mm
Radna temperatura0 ° C-45 ° C
Maksimalno ubrzanje1.0G
Bruto snaga mašine<16KVA
Primenjeni materijaliTanki blagi čelik, nehrđajući čelik i druge vrste metalnih limova
Područje sečenja3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Ukupna tezina4600KGS

Detaljne slike





Ime:Tijelo i dodaci mašini

a.600 ℃ toplotna obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora), zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.





Ime:Precizni linijski vodiči

Napredni sistem rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade.

Ime:Rezna glava



Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.





Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka ivica

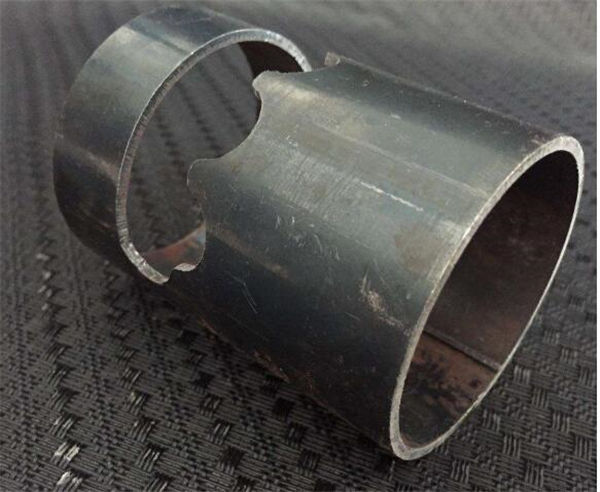

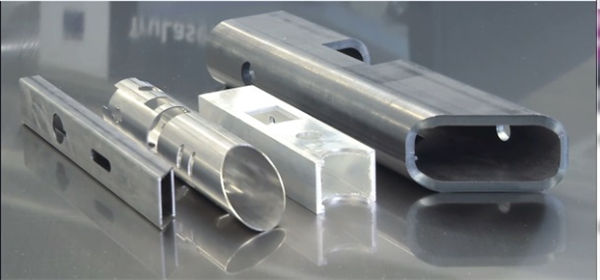

Sečenje uzoraka

Uzorci:

Trening

Nakon potpisivanja ugovora, vaša kompanija može dogovoriti tehnologa da dođe u našu fabriku kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 1-3 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) značaj parametara upravljačke ploče i softvera, podešavanje raspona parametara;
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) oprez u radu,

Garancija

a). 1Godina cjelokupne mašine za lasersko rezanje metalnih cijevi (Ugovorno oštećeno po dogovoru.).
b). Izvor lasera 2 godine garancije
c) Doživotno održavanje i rezervni dijelovi
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)
