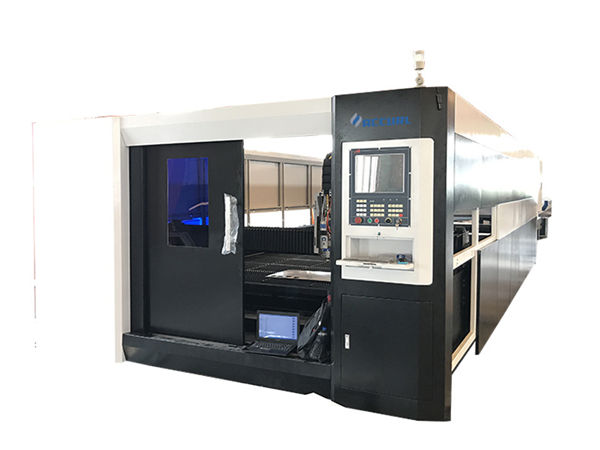

Stroj za lasersko rezanje plemenitih čeličnih vlakana od nehrđajućeg čelika

Detalji o proizvodu

Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union
Sposobnost snabdevanja: 150setova

Detaljan opis proizvoda

Primjena ::	Sav metalni materijal	Debljina sečenja:	SS Upto 12mm, MS Upto 22cm
Tip lasera ::	Vlakna	Frekvencija pulsa:	1-2000HZ
Sistem pozicioniranja:	Crveno svetlo	Softver za kontrolu ::	Cypcut
Podržani grafički format ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Mjesto porijekla::	kina
Broj modela::	TY-6020JB	Dostavljena usluga:	Inženjeri dostupni za servisiranje strojeva u inozemstvu
Ponavljanje tačnosti ::	+ -0,03mm	Radna temperatura::	0 ° C-45 ° C
Radna vlaga ::	5%-95%	Izvor lasera:	Kineski ili uvezeni
Voltaža::	AC380V ± 10% 50 HZ (60 HZ)	Površina sečenja:	6000 * 2000mm
Ime proizvoda:	Laserski stroj za rezanje čeličnih vlakana od metala TY-6020JB

Prednost mašina za laserske vlakna

1. Uporedite s tradicionalnim laserom, vlaknasti laser je više zaštita okoliša
2. Mnogo manja potrošnja energije: učinkovitost fotoelektrične pretvorbe vlaknastih lasera 15 puta veća od tradicionalnog lasera.
3. Veća kvaliteta laserskog tačka: jedno-modulski izvor lasera
4. Niža potrošnja: Potrošnja električne energije je ispod 7KW na sat.

Glavne karakteristike mašine za lasersko rezanje vlakna

Tijelo mašine:
1. Taiyijevo kućište stroja s čeličnom konstrukcijom od 8 mm, termičkom obradom od 600,, precizno zavarivanje, kako bi se osiguralo 20-godišnje korištenje bez deformacija.

2. Nosači s lijevanjem iz magnezijevih legura, snažna stabilnost bez deformacija, brzo kretanje.

3. Sustav za pušenje visoke učinkovitosti s obje strane karoserije stroja, jaka segmentirana prašina i skupljanje pušenja, umanjit će štetu radniku.

4. Uvezen precizni reduktor prirubnice i servo motor, Velika brzina rada.

5. 70 noževa i 6 kliznih šipki na mašinskom krevetu, sa bliskim noževima za smanjenje upozorenja o mašini, klizne šipke koje rade s cilindrima za lako postavljanje i preuzimanje listova.

6. Fleksibilna kutija za utovar može se otvoriti s prednje i obje strane što je pogodno za radno stanje stroja.

Specifikacija

Laser izvor medija	Vlakna
Raspon rezanja (L * W)	6000 mm × 2000 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina Maks. ubrzati brzinu	1.0G
Rashladni oblik	Vodeno hlađenje
Laserska talasna dužina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potrebna snaga	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina mašine	Oko 12000 kg
Ukupni nivo zaštite napajanja	IP54

Tabela debljine sečenja

Laserska snaga	Maksimalna debljina rezanja
Laserska snaga	Ugljični čelik (mm)	Nehrđajući čelik (mm)	Aluminij (mm)	Mesing (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Gore navedeni parametar samo za referencu

Primenjeni materijali

Nehrđajući čelik, ugljični čelik, legirani čelik, silicijski čelik, opružni čelik, galvanizirana ploča, kisela pločica, mesingana ploča, bakrena ploča, aluminijska ploča i dr.

Detaljne slike

	Ime:Tijelo i dodaci mašini a.600 ℃ toplotna obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija. b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova. c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i vozač Uvoženi servo motor (osa Y koju pokreću dva servo motora), zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
	Ime:Precizni linijski vodiči Napredni sistem rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade.
Ime:Rezna glava Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.
	Ime:Laserski izvor velika brzina, vrlo precizna linija rezanja i glatka ivica

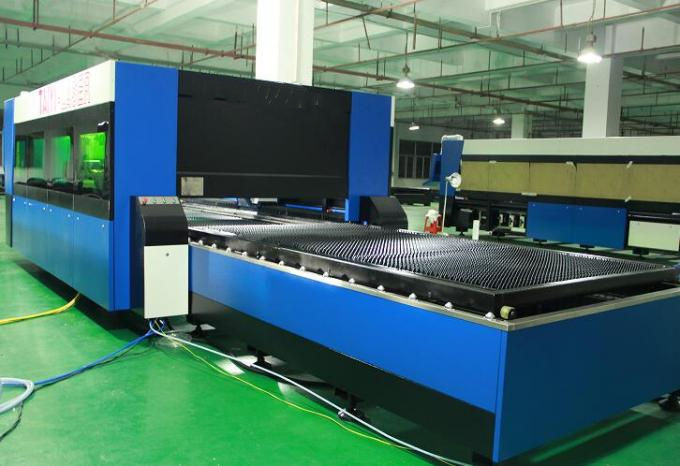

Ime:Tijelo i dodaci mašini

a.600 ℃ toplotna obrada, 24 sata hlađenja u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20 godina upotrebe bez deformacija.
b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.

Ime:AC servo motor i vozač

Uvoženi servo motor (osa Y koju pokreću dva servo motora), zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.

Ime:Precizni linijski vodiči

Napredni sistem rezanja, laserski pogon i servo kretanje savršeno odgovaraju jedni drugima, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade.

Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.

Ime:Laserski izvor

velika brzina, vrlo precizna linija rezanja i glatka ivica

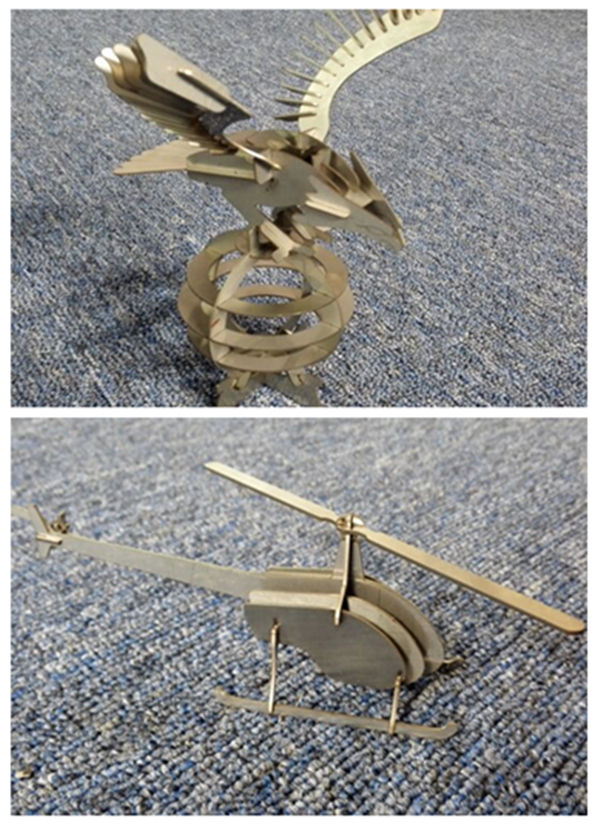

Sečenje uzoraka

Trening

Postprodajna usluga, od obuke do instalacije mašina (3 načina):
1. Video trening i korisnički priručnik na engleskom jeziku koji će se nuditi za instalaciju, rad, održavanje i rješavanje problema, kao i tehnički vodič koji se nudi e-poštom, faksom, telefonom / whatsapp / skype // i tako dalje, kada se sretnete neke probleme sa instaliranjem, korišćenjem ili prilagođavanjem.
2. Vaša kompanija može dogovoriti tehnologa da dođe u našu fabriku kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za obuku oko 3-5 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) Značaj parametara upravljačke ploče i softvera, postavka raspona parametara
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) Oprez u radu.
3. Obuka za obuku od vrata do vrata. viza, putni troškovi i smještaj snose kupce. Bolje je dogovoriti prevoditelja za oba naša inženjera tokom perioda obuke. Vrijeme treninga: 3-5 dana.

Garancija

a). 1God čitave mašine za stroj za lasersko rezanje metalnih vlakana. (Pregovara se o ljudskoj šteti.).
b). Izvor lasera 2 godine garancije
c) Doživotno održavanje i rezervni dijelovi
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)
