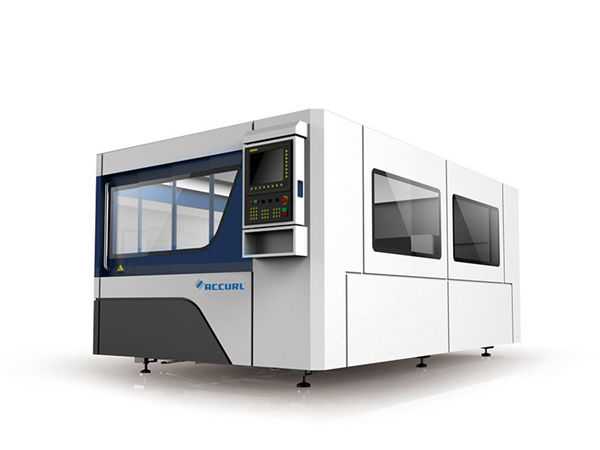

debljina rezanja laserskog metala za vlakna

debljina rezanja laserskog metala za vlakna

Detalji o proizvodu


Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda


Primjena ::Sav metalni materijalDebljina sečenja:SS Upto 12mm, MS Upto 22cm
Tip lasera ::Uvezen originalni laser za vlaknaIme:Laserski stroj za rezanje vlakna
Min.line širina:0.1mmPodržani grafički format ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksimalno ubrzanje:1GPonavljanje tačnosti ::+/- 0,03mm
Radna temperatura::0 ° C-45 ° CNačin hlađenja:Vodeno hlađenje
Težina (kg):8600Voltaža::AC380V ± 10% 50 HZ (60 HZ)
Površina sečenja:3000x1500mmProizvod:Strojevi za lasersko rezanje vlakana u debljini SS Upto 12mm, 3000x1500mm

Prednost mašine za lasersko rezanje vlakana u vlaknima


1. Odlična kvaliteta staze: Manja laserska tačka i visoka radna efikasnost, visoka kvaliteta.
2. Velika brzina rezanja: brzina rezanja je 2-3 puta veća od iste snage mašine za lasersko rezanje CO2.
3. Stabilan rad: usvojite vrhunske svjetske lasere za uvoz vlakana, stabilni pe
brzina, ključni delovi mogu dostići 100.000 sati;
4. Visoka efikasnost za fotoelektričnu pretvorbu: Uporedite s CO2 laserskom mašinom za rezanje, aparat za lasersko rezanje vlaknima ima tri puta veću efikasnost fotoelektrične pretvorbe.
5. Niski troškovi: Štedite energiju i čuvate okoliš. Stopa fotoelektrične konverzije iznosi do 25-30%. Mala potrošnja električne energije, iznosi samo oko 20% -30% tradicionalne CO2 mašine za lasersko rezanje.
6. Slabo održavanje: prijenos vlakana nije potreban reflektirajući objektiv, osim troškova održavanja;
7 Jednostavne operacije: prijenos vlakana, bez podešavanja optičke putanje.

Glavne karakteristike mašine za lasersko rezanje vlakna


1) Usvajanje svjetski poznatog njemačkog izvora laserskih vlakana Dlaser Fiber i USA Laser Mech rezne glave &
Dynamic Focus System, može precizno rezati i bušiti metalne materijale različitih vrsta
i velika brzina.
2) Budući da se laser prenosi vlaknima, nije potrebno održavati ili prilagođavati lasersku optičku putanju.
Izuzetno smanjuje kvar grešaka i produžuje radni vek.
3) Prostor za rezanje velikog formata udovoljava zahtjevima različitih vrsta obrade metala.

Specifikacija


Laser izvor medijaVlakna
Raspon rezanja (L * W)3000 mm × 15000 mm
Z osovinski hod250 mm
Maks. brzina pozicioniranja120 m / min
X, Y osovina Maks. ubrzati brzinu1.0G
Rashladni oblikVodeno hlađenje
Laserska talasna dužina1070nm


Izlazna snaga laserskog izvora



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Neobavezno)

Min. rezni jaz≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina± 0,01 mm
Debljina reznog materijala (prema materijalu)0,2 - 25 mm
Model vozačaUvezen servo motor
Potrebna snaga380 V, 50/60 Hz
Radna temperatura0-45 ℃
Kontinuirano radno vrijeme24 sata
Težina mašineOko 8600 kg
Ukupni nivo zaštite napajanjaIP54

Tabela debljine sečenja


Laserska snagaMaksimalna debljina rezanja
Ugljični čelik (mm)Nehrđajući čelik (mm)Aluminij (mm)Mesing

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Gore navedeni parametar samo za referencu



Materijali za prijavu


Oprema za lasersko rezanje vlakna pogodna je za rezanje metala poput lima od nehrđajućeg čelika, tanke pločice od čelika, čeličnog karbonskog čelika, ploče od legiranog čelika, opružnog čeličnog lima, željezne ploče, pocinčanog željeza, pocinčanog lima, aluminijske ploče, bakrenog lima, mesinganog lima, brončanog tanjura , Zlatna ploča, Srebrna ploča, Titanijumska ploča, Metalna ploča, Metalna ploča, cijevi i cijevi, itd.

Industrija aplikacija


Strojevi za lasersko rezanje vlakana široko se koriste u proizvodnji bilborda, oglašavanja, natpisa, natpisa, metalnih slova, LED slova, kuhinjskog roba, reklamnih slova, obrade lima, metala, sastavnih dijelova i dijelova, željeznog materijala, šasije, regali i ormarića, obrade metala, metalna umjetnička oprema, rezanje ploča lifta, hardver, auto dijelovi, okvir naočala, elektronički dijelovi, natpisne pločice itd.

Detaljne slike




Ime:Tijelo i pribor strojaa.600 ℃ toplinska obrada, 24-satno hlađenje u pećnici, precizno zavarivanje CO2, kako bi se osiguralo 20-godišnje korištenje bez deformacija.
b.Sinhrone X / Y / Z osi: Z-os može imati 150 mm, pogodno za rezanje mnogih vrsta metalnih limova.
c.Visoka kvaliteta jamči mu trajnost i lakše održavanje.
Ime:AC servo motor i pokretački pogon Uvezen servo motor (Y-os pokreću dva servo motora) zajedno sa sofisticiranim planetarnim reduktorom osigurava stabilan, precizan i pouzdan pogon.
Ime:Precision Linear GuidesAdvanced sistem rezanja, laserski pogon i servo kretanje savršeno se međusobno uklapaju, uvezeni visoko precizni zupčanik i sistem pogona nosača, zamjenjivi dvostruki radni stol, kako bi se osigurala veća brzina i preciznost obrade ..
Ime:Rezna glava

Beskontaktna glava za rezanje ima funkciju automatskog praćenja visine i protiv sudara, što uvelike poboljšava brzinu rezanja, glatkoću i preciznost rezanja pod istom izlaznom snagom. Jednom riječju, efikasnost rezanja se može povećati.

Ime:Laserska brzina, brza linija rezanja i glatka rezne ivice

Sečenje uzoraka


Trening


Postprodajna usluga, od obuke do instalacije mašina (3 načina):

1.Obuka video i korisničkog priručnika na engleskom jeziku koji će se ponuditi za instalaciju, rad, održavanje i rješavanje problema, kao i tehnički vodič koji se nudi e-poštom, faksom, telefonom / whatsapp / skype // i tako dalje, kada se sretnete neke probleme sa instaliranjem, korišćenjem ili prilagođavanjem.
2.Vaša kompanija može dogovoriti tehnologa da dođe u našu tvornicu kako bi naučio osnovna znanja o opremi i osnovnim osnovama rada, dovoljno vremena za trening oko 3-5 dana, sadržaj obuke je sljedeći:
a) Uobičajena obuka softverskog crtanja;
b) Mašinske i uključene procedure obuke;
c) Značaj parametara upravljačke ploče i softvera, postavka raspona parametara
d) osnovno čišćenje i održavanje mašine;
e) Uobičajeno rešavanje problema sa hardverom;
f) Oprez u radu.
3. Služba za podučavanje od vrata do vrata. viza, putni troškovi i smještaj snose kupce. Bolje je dogovoriti prevoditelja za oba naša inženjera tokom perioda obuke. Vrijeme treninga: 3-5 dana.

Garancija


a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine garancije
c). Dugotrajno održavanje i nabavka rezervnih dijelova
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)

Pakovanje i otprema


1.Naši drveni koferi su nakon tretmana zapaljenjem. Ne treba pregledavanje drva, štedi vrijeme isporuke.
2.Svi su rezervni dijelovi stroja prekriveni nekim mekim materijalima, uglavnom korištenjem biserne vune.
Izbjegavajte sve štete koje bi se mogle dogoditi u postupku isporuke. Tada ćemo čvrsto pokriti plastičnom folijom, osigurajte da je netaknut prekriven mekim materijalima, a također izbjegavajte vodootpornost i zaštitu od hrđe.
3.Najbolja je drvena futrola sa fiksnom oplatom.
4.Dno drveno kućište ima čvrstu željeznu dizalicu, prikladnu za rukovanje i transport.
