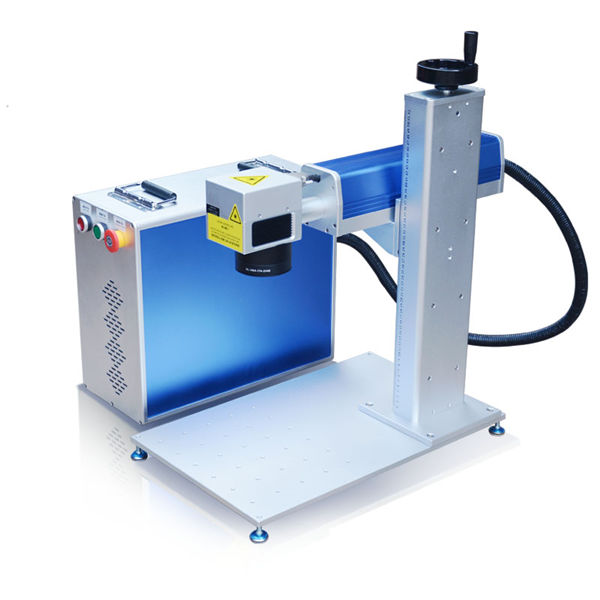

lasersko gravirajući stroj za vlakna dizajn tijela tijela 10 metara

Detalji o proizvodu

Certifikacija: CE
Uvjeti plaćanja i slanja:
Minimalna količina narudžbe: 1Set
Cijena: Dogovor
Detalji pakiranja: 1 * 40GP spremnik
Vrijeme isporuke: 30 dana
Uvjeti plaćanja: L / C, D / A, T / T, D / P, Western Union

Detaljan opis proizvoda

Primjena:	Sav metalni materijal	Debljina sečenja:	Upto 1mm SS
Tip lasera:	Uvezen originalni laser za vlakna	Maksimalna debljina rezanja:	20mm / CS; 10mm / SS
Min.line širina:	0.1mm	Softver za kontrolu:	Cypcut
Podržani grafički format:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Naziv marke:
Točnost ponavljanja:	+/- 0,03mm	Radna temperatura:	0 ° C-45 ° C
Način hlađenja:	Vodeno hlađenje	Izvor lasera:	IPG / Nlight / Raycus / Maks
Voltaža:	AC380V ± 10% 50 HZ (60 HZ)	Površina sečenja:	3000x1500mm

Primjena

Primjenjuje se za standardnu traku od nehrđajućeg čelika debljine 0,2 do 14 mm

Proizvod

Izrežite okrugli krug 100-800mm

Konfiguracija projekta

kod	Predmet
1	Sistem odlaganja otpada
2	Mehanička ruka
3	Mašina za lasersko rezanje
4	Centralni električni ormar za upravljanje
5	Sistem hlađenja
6	Mašina za hranjenje

Specijalnost lasera

Laser izvor medija	Vlakna
Raspon rezanja (L * W)	10000 mm × 15000 mm
Z osovinski hod	250 mm
Maks. brzina pozicioniranja	120 m / min
X, Y osovina Maks. ubrzati brzinu	1.0G
Rashladni oblik	Vodeno hlađenje
Laserska talasna dužina	1070nm
Izlazna snaga laserskog izvora	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Neobavezno)
Min. rezni jaz	≤ 0,1 mm
Točnost pozicioniranja X, Y i Z osovina	± 0,03 mm
Ponovljena tačnost pozicioniranja X, Y i Z osovina	± 0,01 mm
Debljina reznog materijala (prema materijalu)	0,2 - 25 mm
Model vozača	Uvezen servo motor
Potrebna snaga	380 V, 50/60 Hz
Radna temperatura	0-45 ℃
Kontinuirano radno vrijeme	24 sata
Težina mašine	Oko 12000 kg
Ukupni nivo zaštite napajanja	IP54

Parametar mašine za lasersko rezanje

Sloj tokarilice izrađen je od ukupne konstrukcije zavarivanja, nakon žarenja nakon oslobađanja od stresa vršena su gruba obrada i sekundarna obrada metala staranjem vibracijama, bolje rješavanje naprezanja uslijed zavarivanja, čime se znatno poboljšava stabilnost alatnog stroja.X, Y, Z osa prihvaća japanski servo motor, opremljen visoko preciznim brusnim reduktorom i nosačem krutosti, visokom preciznošću linearnog vodiča, poput efikasnog mehanizma prijenosa, učinkovito garantuju točnost prijenosa; Stroj je opremljen automatskim uređajem za podmazivanje, područje rezanja ima iscrpljivanje prašine Uređaj, otpadni automobil na dnu područja rezanja, Mehaničko kretanje rezanja, održavanje lučnog rada slabo punjenje, ne treba se vraćati u prvobitno stanje nakon jednokratnog kretanja rezanja, čime se štedi puno vremena, brzina rezanja se znatno poboljšala. Računanjem, ovim poboljšanjem možete poboljšati efikasnost košenja više od 15%.

Pomicanjem kontrole kretanja kreveta lancem pokretanim servo motorom, površina kreveta sastoji se od bakrenog i aluminijskog poklopca cilindra, bakarna kapa može učinkovito smanjiti ogrebotinsku ploču, smanjiti troškove zamjene.

Skupljanje, odmatanje, ispravljanje, unošenje parametara uređaja

Šifra	Performanse	Parametar	Napomena
1	maksimalna težina zavojnice svitka	10T (Max)
2	Širina zavojnice	200mm ～ 1300mm
3	Debljina zavojnice	0,3 mm ～ 1,5 mm
4	unutrašnji prečnik valjka	Ø460-530mm
5	vanjski promjer valjaka materijala	Ø1300mm (Max)
6	brzina proizvodne linije	20m / min
7	režim učitavanja	utovar automobila
8	Metoda zatezanja	hidraulička distenzija
9	metoda kočenja	Pneumatska disk kočnica
10	Kontrola hranjenja	električna indukcija
11	odmotati	regulacija frekvencije
12	Carrier; Materijal s kofretom	automatski
13	uređaj za prešanje	Automatski
14	Ravan valjak	gore 11 dolje 12
15	pinch roll	1set
16	hranilica	pinch valjak
17	Vozač hranilice	servo motor

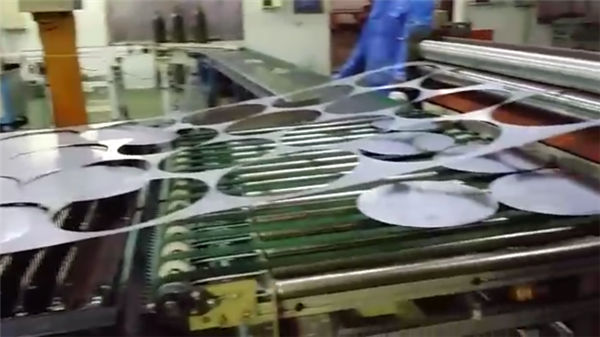

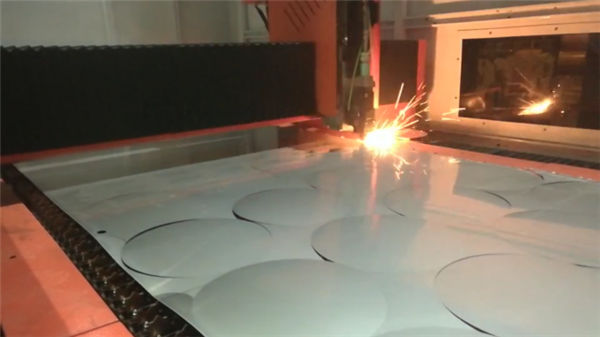

Uzorci sečenja: (priložene fotografije su za referencu, molimo kontaktirajte nas za detalje video)

Sečenje uzoraka

Usluga pretprodaje

1. Besplatno sečenje uzoraka,
Za besplatno sečenje / testiranje uzoraka, pošaljite nam svoju CAD datoteku, napravićemo rezanje ovde i snimiti video koji će vam pokazati rezanje ili poslati uzorak da proverite kvalitetu sečenja.
2. Prilagođeni dizajn stroja
Prema kupčevoj aplikaciji, možda ćemo u skladu s tim revidirati našu mašinu radi lakšeg kupca i velike efikasnosti proizvodnje.

Servis nakon prodaje

A. Mašini će biti dostavljen video materijal za upotrebu i korisnički priručnik na engleskom jeziku za instalaciju, rad, održavanje i rešavanje problema, a dat će i tehnički vodič putem e-pošte, faksa, telefona, skypea….
B. Nudimo tehničara na lokaciji kupca za instalaciju i obuku, kupac će pokriti vize, kartu, troškove lokalnog života.
C. Kupac može doći u našu fabriku na obuku. Nudit ćemo obuku za instalaciju, rad, otklanjanje problema sa mašinom i održavanje.
Za vrijeme treninga u našoj radionici, nudimo besplatan trening i troškove života za 7 dana, ograničite 2 osobe.

Garancija

a) .1Godina cijelog stroja (pregovara se od umjetne štete.).
b) .Laser izvor 2 godine garancije
c). Dugotrajno održavanje i nabavka rezervnih dijelova
d). Besplatna obuka za operativno osoblje. (inženjer može otići u inostranstvo prema dogovoru.)

FAQ

P1: Kako mogu dobiti najbolju mašinu za mene?
Možete nam reći svoj radni materijal, detaljni rad po slici ili vedio kako bismo mogli prosuditi može li naša mašina udovoljiti vašim potrebama ili ne. Tada vam možemo dati najbolji model ovisi o našem iskustvu.

P2: Ovo je prvi put da koristim ovu vrstu mašina, da li je lako upravljati?
Poslat ćemo vam priručnik i vodič vedio na engleskom jeziku, može vas naučiti kako upravljati mašinom. Ako i dalje ne možete naučiti kako ga koristiti, možemo vam pomoći softverom za internetsku pomoć "Teamviewer". Ili možemo razgovarati telefonom, e-poštom ili na druge načine kontaktiranja.

P3: Ako mašina ima problema na svom mjestu, kako mogu to učiniti?
Možemo vam poslati besplatne delove u garancijskom roku ako mašine imaju bilo kakvih problema pod "normalnom upotrebom".

P4: Da li slažete pošiljke za mašine?
Da, dragi uvaženi kupci, za FOB ili CIF cenu organiziramo pošiljku za vas. Za cijenu EXW-a, klijenti moraju organizirati pošiljku sami ili od svojih agenata.
